Защита от перегрузки по току и ограничение нагрузки генераторов

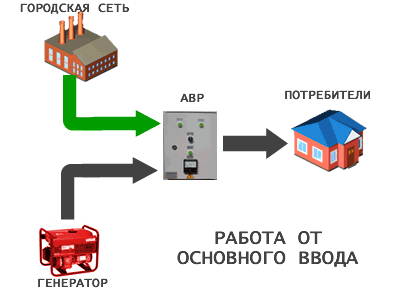

Из-за проблем с надежностью электроснабжения или для питания удаленных нагрузок в некоторых распределительных сетях синхронные генераторы используются в качестве вспомогательных источников энергии. Генераторы обычно подключаются к сети структур TN (заземленная нейтраль). Используются как TN-C, так и TN-S или их смешанные схемы TN-CS. Защита от перегрузки по току в этих цепях, в соответствии с международными стандартами и рекомендациями SEP (Ассоциации инженеров-электриков), также должна действовать как защита от ударов. А тут вы можете узнать как провести установку резервного генератора.

Защита считается эффективной (для электроустановок на 400 В), если срабатывание защиты от перегрузки по току занимает менее 0,4 с (максимально допустимое время возникновения напряжения прикосновения). Исследование, проведенное авторами, показало, что производители генераторов обычно используют автоматические выключатели с характеристикой B или C, а для больших генераторных установок (более 100 кВА) они рекомендуют разделение нагрузки до одной пятой максимальной мощности генератора.

Кроме того, чаще всего устанавливается оборудование для нагнетания возбуждения, чтобы ток короткого замыкания в три раза превышал номинальный ток генератора. Для оценки эффективности мер противоударной защиты в цепях, питаемых от вспомогательного генератора и при токе ниже 32 А, установка включает в себя самовыход 5,5 кВА и 400 кВА. Генератор напряжения, максимальная токовая защита и нагрузка были построены в лаборатории. В установке используются миниатюрные автоматические выключатели и допускаются короткие замыкания в разные моменты времени по сравнению с начальным фазовым углом напряжения генератора.

Проведенные короткие замыкания показали, что для самовозбуждающихся генераторов (большинство небольших генераторных установок с током статора ниже 32 А) максимальная токовая защита не может действовать как противоударная защита, когда выключатели позволяют полностью использовать мощность генератора. Альтернативой является ограничение нагрузки генератора или введение принудительного возбуждения, увеличивающего стоимость устройства. Предлагаемое авторами решение для этих генераторов - модифицировать систему противоударной защиты таким образом, чтобы срабатывание всегда происходило за время менее 0,4 с. Модификации включают в себя не только введение измерений токов, но и измерения напряжения генератора. На короткое замыкание указывает не только увеличение тока, но и падение напряжения при коротком замыкании.
